變壓器油泵性能試驗機
一、產品介紹
濟南思明特科技有限公司研發的變壓器油泵性能試驗機專用于模擬實際工況，對油泵的流量、揚程、功率、效率、密封性及可靠性等關鍵性能指標進行綜合測試與質量驗證的高精度專用設備。通過精確的性能測試，能夠有效預防因油泵故障導致的變壓器溫升過高、絕緣老化甚至燒毀等嚴重事故，對于維護電網安全穩定運行具有重要意義。
二、變壓器油泵性能試驗機參數
參數類別 |
具體項目 |
典型規格/描述 |
測試能力范圍 |
適用油泵類型 |
離心式變壓器油泵（可擴展至其他類型） |
|
流量測試范圍 |
10 ~ 30 m³/h （可根據需求定制） |
|
揚程（壓力）測試范圍 |
0 ~ 1.0 MPa （最高可至2.0 MPa或更高） |
|
功率測試范圍 |
5 kW |
|
試驗介質 |
變壓器絕緣油（或指定的替代油） |
驅動與調節系統 |
驅動方式 |
變頻電機無級調速驅動 |
|
調節方式 |
進口/出口電動調節閥或變頻器調速，自動控制 |
測量系統精度 |
流量測量 |
高精度電磁流量計，精度：±0.5% 讀數值 |
|
壓力測量 |
進口/出口擴散硅壓力變送器，精度：±0.1% FS |
|
溫度測量 |
PT100鉑電阻，精度：±0.1℃ |
|
功率測量 |
高精度功率分析儀，精度：±0.5% 讀數值 |
|
轉速測量 |
光電/磁電轉速傳感器，精度：±0.1% |
三、變壓器油泵性能試驗機特點
高精度與高可靠性測試：
采用經過校準的高精度傳感器和儀表，確保流量、壓力、溫度、功率等基礎數據的測量準確性。
系統重復性好，能為油泵性能評價提供穩定、可信的數據依據。
高度自動化與智能化：

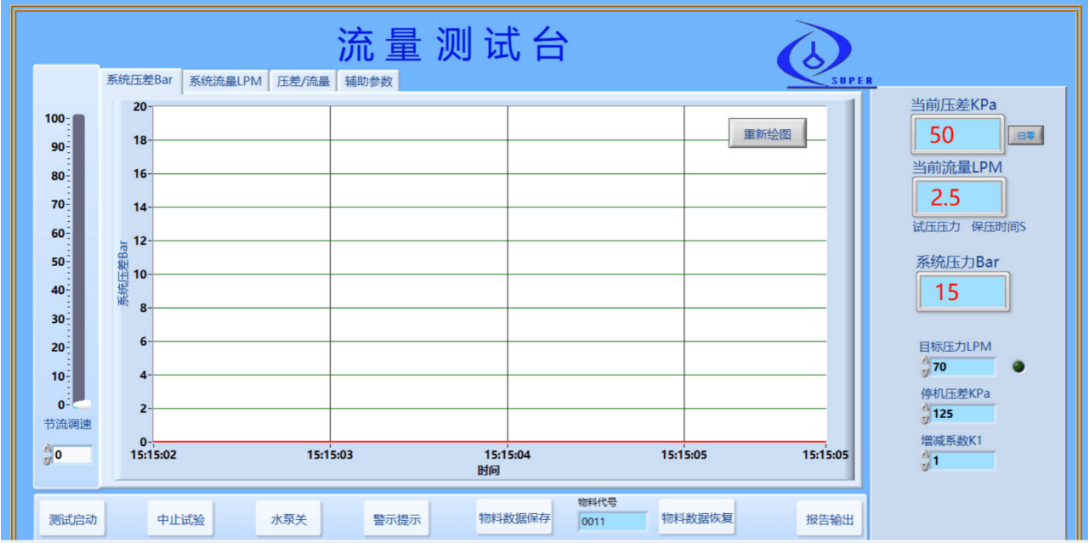

用戶可通過人機界面設定測試工況點（如多個流量點），系統自動調節閥門開度或變頻器頻率，完成性能曲線的掃點測試，并自動記錄數據。
具備超壓、超溫、超電流、低油位、泄漏等多重安全聯鎖保護功能，確保設備與人員安全。
測試完成后，軟件能自動計算效率、繪制性能曲線（流量-揚程曲線、流量-功率曲線、流量-效率曲線），并生成格式規范的標準測試報告。
