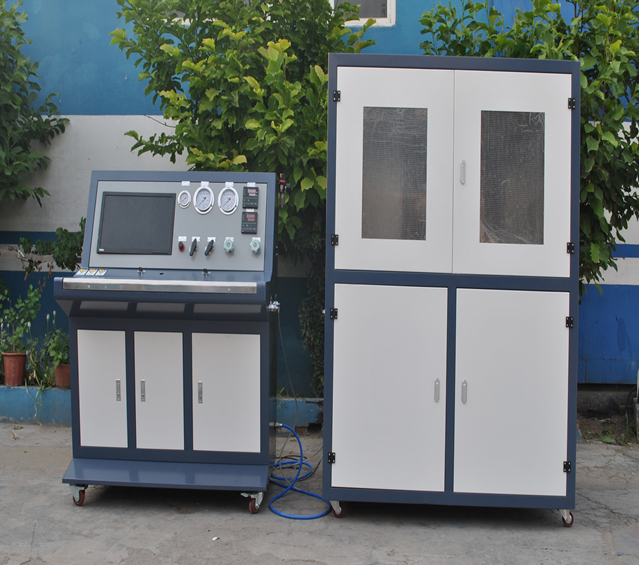

氣密性試驗臺結構組成

(一)氣控調壓系統
氣控調壓系統由氣源及氣控調壓兩部分組成，應滿足以下要求：
1)氣源系統可以根據不同的試驗需求更換氣源類型，并可快速切換進氣接口，且前端必須增加過濾裝置；
2)氣控調壓系統在“自動控制”模式下，可以自動、精確、快速閉環控制產品殼體進氣壓力，保持至少5min不變；
3)氣控調壓系統在“手動控制”模式下，可以通過手動調壓閥精確控制產品殼體進氣壓力，保持至少5min不變；
4)在產品殼體進氣管路前增加一個手動截止閥，用于更換試驗工裝及產品殼體；
產品殼體進氣壓力的控制模式分為“手閥控制”和“自動控制”模式；“自動控制”模式分為“開環”和“閉環”控制模式。
(二)產品氣動吊裝系統
1)產品氣動吊裝系統可以在試驗臺整個操作區內按需轉動，可調整其臂長、吊鉤高度；
2)產品氣動吊裝系統可以通過控制氣缸內氣壓將試驗工裝及產品殼體從試驗臺的工作臺面到水箱內往返、上下移動及任意高度位置懸停；
3)氣缸起動的上升、下降速度可以分別快速調整，提升力根據試驗需求可以在（5~100）Kg范圍內快速調整；
4)產品氣動吊裝系統的設計必須考慮設備的維護及拆卸維修。
(三)試驗水箱
1)試驗水箱主要由水箱主體（配卷簾防塵蓋）、照明燈帶（防水、防爆）、水質過濾系統、水箱加水/排水系統、水箱溫控系統、工作狀態監控及安全防護組成；
2)試驗水箱的材質選用雙層不銹鋼板（長、寬、高：750*750*800），做好水箱的隔熱及保溫措施；
3)箱體四周側壁都需要增加鋼化玻璃觀察窗（長、寬：450*450）；
4)箱體需要配備卷簾防塵蓋，該防塵蓋打開后方便收納；
5)箱體內部四周需要配備照明燈帶（防水、防爆），保證產品殼體表面狀態可以通過觀察窗被清楚知悉。
(四)水質過濾系統
1)過濾時間可以定時，并具備提示功能；
2)需要考慮過濾器的安裝、拆卸及廢液的收集；
3)過濾精度：20μm，配備阻塞報警傳感器。
(五)水箱加水/排水系統
1)水箱箱體設計需要考慮排污、清理、維護等方面；
2)通過控制不同的水泵對水箱進水口和出水口進行加水、排水。
(六)水箱溫控系統
1)15分鐘內需要把試驗水箱中的介質自動加溫到60℃，控制精度：±3℃；
2)要求試驗水箱內介質溫度分布均勻。
(七)工作狀態監控及安全防護
1)水箱需要配備液位限制保護（高位、低位）；
2)水箱需要配備溫度限制保護；
3)試驗臺主體外部需加設防護罩（隔音、隔熱），保證試驗臺外圍工作人員的安全。
(八)其它設計要求
1)試驗臺供配電及電氣控制系統、測控系統需要滿足上述要求；
2)氣密試驗臺以單獨一個試驗系統交付，與其余系統完全獨立。
