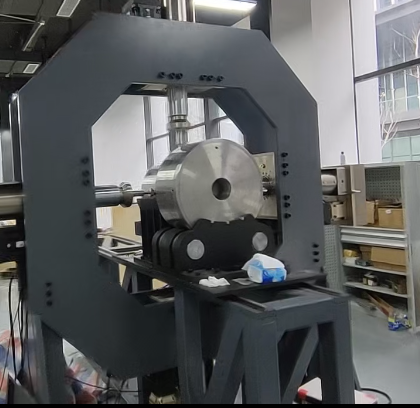

三軸壓驅注水吞吐實驗裝置
一、產品簡介
濟南思明特科技有限公司研發的三軸壓驅注水吞吐實驗裝置主要用于揭示壓驅注水過程中水力裂縫的起裂位置、擴展路徑和最終裂縫形態；結合三軸實驗、高速攝像、聲發射技術和CT三維重構，建立一套從外部觀測到內部結構、從靜態到動態精細描述的裂縫表征技術流程，實現壓驅前后裂縫網絡的定量化對比；統性地研究并厘清注入方式對起裂壓力和裂縫復雜程度的影響規律。
二、三軸壓驅注水吞吐實驗裝置特點
高精度控制，采用先進的控制系統，能夠精確控制圍壓、軸向壓力和注水速率等參數，確保實驗結果的準確性和可靠性。
實時監測，數據采集系統能夠?qū)崟r(shí)監測和記錄實驗過程中的各種參數，為實驗分析提供豐富的數據支持。
多功能性，該裝置不僅可用于研究煤層或巖石的注水吞吐過程，還可用于研究其他與三軸應力條件相關的地質工程問題。
安全性高，裝置設計合理，操作簡便，能夠確保實驗過程中的安全性。
三、三軸壓驅注水吞吐實驗裝置參數
加載能力 |
軸向加載能力 |
0-600kN 至 3000kN |
|
圍壓加載能力 |
最大150MPa |
|
反壓加載能力 |
最大3.5MPa |
加載速度 |
軸向加載速度 |
0.01-20kN/s |
|
圍壓加載速度 |
0.001-0.5MPa/s |
試樣規格 |
直徑 |
38mm、50mm、61.8mm、70mm、101mm |
|
高度 |
80mm、125mm、140mm、200mm |
變形測量 |
軸向變形 |
0-10mm，分辨率0.0001mm |
|
徑向變形 |
0-5mm，分辨率0.0001mm |
|
位移傳感器 |
量程0-100mm，精度<±0.5%FS |
壓力分辨率 |
圍壓分辨率 |
0.005MPa |
|
反壓分辨率 |
0.1kPa |
