膜式燃?xì)獗砟蜎_擊試驗方法-GBT 6968-2019
沖擊試驗前,按規定進行密封性試驗,確定燃?xì)獗聿恍孤?。試?yàn)裝置由一個頂部呈半球狀的淬火鋼撞針和一個使撞針能自由滑動的內孔光滑的剛性導管組成(見圖3)。
撞針總質量為 3kg。撞針頂部有兩種尺寸,一種半徑為 1mm,另一種半徑為 4mm(見圖 4)。在試驗過程中分別使用兩種尺寸的撞針,但在同一臺燃?xì)獗淼耐辉囼?yàn)區域只進行一次沖擊試驗。
如果選擇同一區域用兩種尺寸的撞針進行試驗，應使用兩臺燃?xì)獗矸謩e進行。
試驗時將燃?xì)獗砉潭ㄔ趫?jiān)固底座上，使預定的沖擊試驗區處于水平位置,沖擊試驗區可以是燃?xì)獗須んw的任何區域。將導管的一端置于燃?xì)獗淼倪x定沖擊試驗區上,讓撞針經導管垂直地自由下落在試驗區上。撞針頂部在試驗區上方h(mm)高度落下:
a)對于頂部半徑為1mm 的撞針,h為100 mm,產生3J沖擊能量:
b)對于頂部半徑為4 mm 的撞針,h為175 mm,產生5J沖擊能量。試驗后,按6.2.1.1進行試驗,再次檢查燃?xì)獗淼拿芊庑浴?/p>

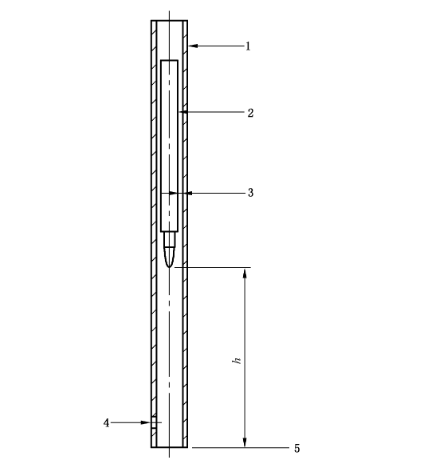

1——內孔光滑的剛性導管
2——頂部呈半球狀的淬火鋼撞針，質量3 kg;
3——單邊徑向間隙(0.5±0.25)mm;
4——排氣孔
5——燃?xì)獗硭矫?
h——試驗高度,mm。
|
